Язык UML. Руководство пользователя



Типы и роли


Класс может реализовывать несколько интерфейсов. Любой экземпляр данного класса должен поддерживать их все, так как интерфейс определяет условия контракта, и все соответствующие ему абстракции обязаны соблюдать эти условия. Тем не менее в конкретном контексте экземпляр может предоставлять только те интерфейсы, которые соответствуют ситуации. Это означает, что каждый интерфейс определяет роль, которую играет объект. Роль, таким образом, - это именованное поведение некоторой сущности в конкретном контексте, или, иными словами, - лицо, которым абстракция обращена к миру. (Роли принимают участие также в кооперациях - см. главу 27.)

Рассмотрим, например, экземпляр класса Человек. В зависимости от контекста экземпляр этого класса может играть роль Матери, Налогоплательщика, Работника, Покупателя, Менеджера, Летчика, Певца и т.д. Следовательно, объект предъявляет миру ту или иную "личину", и взаимодействующие с ним клиенты ожидают от него соответствующего поведения. Например, экземпляр класса Человек в роли Менеджера обладает не таким набором свойств, какой был бы у него в роли Матери.

На языке UML роль, которую одна абстракция играет по отношению к другой, можно описать, дополнив соответствующую концевую точку ассоциации (см. главы 5 и 10) именем интерфейса. Например, на рис. 11.5 показан интерфейс Работник, определение которого включает три операции. Между классами Человек и Компания существует ассоциация, в контексте которой Человек играет роль е, относящуюся к типу Работник. В другой ассоциации этот класс может быть "обращен к миру иным лицом". При наличии явного типа роль, которую играет Человек, - это не просто слово, понятное для читателя, изучающего диаграмму. В UML это означает, что класс Человек играет для класса Компания роль Работника, и в данном контексте для Компании будут видимы и существенны только свойства, определенные данной ролью.

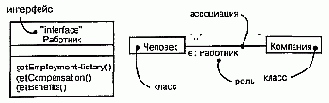

Рис. 11.5 Роли

Диаграмма классов (см. главу 8), подобная приведенной выше, полезна для моделирования статического связывания абстракции с ее интерфейсом.
Динамическое связывание абстракции с интерфейсом моделируют с помощью стереотипа become (см. главу 13) на диаграмме взаимодействия, отражающей смену ролей объекта.

Для формального моделирования семантики абстракции и ее соответствия некоторому интерфейсу применяется предопределенный стереотип type. Это стереотип класса; с его помощью определяют область действия объектов совместно с операциями (но не методами), применимыми к объектам этого типа. Концепция типа тесно связана с концепцией интерфейса, только описание типа может содержать атрибуты, а описание интерфейса - нет. Если надо показать, что некоторая абстракция статически типизирована, используйте стереотип implementationClass, который специфицирует класс со статически типизированными экземплярами (класс Человек из рассмотренного примера не относится к их числу) и определяет физическую структуру данных и методы объекта так, как это делается в традиционных языках программирования.

Примечание: В большинстве случаев понятия "тип" и "интерфейс" взаимозаменяемы
