Соединения
Самый распространенный вид отношения между узлами - это ассоциация. В данном контексте ассоциация представляет физическое соединение узлов, например линию Ethernet, последовательный канал или разделяемую шину (см. рис. 26.4). Ассоциации можно использовать даже для моделирования непрямых соединений типа спутниковой линии связи между двумя удаленными процессорами.

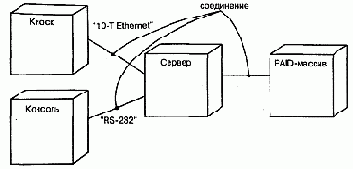

Рис. 26.4 Соединения
Поскольку узлы аналогичны классам, в нашем распоряжении находится весь аппарат ассоциаций. Иными словами, можно использовать роли, кратности и ограничения. Как показано на рис. 26.4, следует применять стереотипы, если необходимо моделировать разные виды соединений - к примеру, чтобы отличить соединение 10-Т Ethernet от соединения по последовательному каналу RS-232.
