Потоки управления во времени

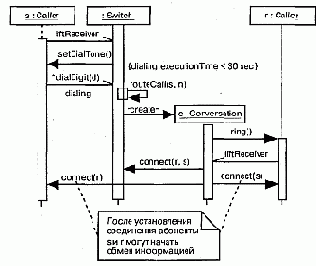

Рассмотрим объекты, существующие в контексте системы, подсистемы (см. главу 31), операции или класса (см. главы 4 и 9). Рассмотрим также объекты и роли, сопричастные прецеденту (см. главу 16) или кооперации (см. главу 27). Для моде-лирования потока управления, проходящего через эти объекты и роли, применяются диаграммы взаимодействий; при этом, если на первый план нужно вынести передачу сообщений во времени, используют их разновидность - диаграммы последовательностей.

Моделирование временной упорядоченности потока управления осуществляется следующим образом:

  • Установите контекст взаимодействия, будь то система, подсистема, опера ция, класс или один из сценариев прецедента либо кооперации.
  • Определите сцену для взаимодействия, выяснив, какие объекты принимают в нем участие. Разместите их на диаграмме последовательностей слева на право так, чтобы более важные объекты были расположены левее.
  • Проведите для каждого объекта линию жизни. Чаще всего объекты суще ствуют на протяжении всего взаимодействия. Для тех же объектов, которые создаются или уничтожаются в ходе взаимодействия, явно отметьте на ли ниях жизни моменты рождения и смерти с помощью подходящих стереотип ных сообщений.
  • Начав с сообщения, инициирующего взаимодействие, расположите все по следующие сообщения сверху вниз между линиями жизни объектов. Если необходимо объяснить семантику взаимодействия, покажите свойства каж дого сообщения (например, его параметры).
  • Если требуется показать вложенность сообщений или точный промежуток времени, когда происходят вычисления, дополните линии жизни объектов фокусами управления.
  • Если необходимо специфицировать временные или пространственные огра ничения, дополните сообщения отметками времени (см. главу 23) и присо едините соответствующие ограничения.
  • Для более строгого и формального описания потока управления присоеди ните к каждому сообщению пред- и постусловия (см. главу 4).

    На одной диаграмме последовательностей можно показать только один поток управления (хотя с помощью нотации UML для итераций и ветвлений можно проиллюстрировать простые вариации).
