Язык UML. Руководство пользователя




Организация прецедентов


Для организации прецедентов их группируют в пакеты (см. главу 12), так же как и классы.

Кроме того, прецеденты можно организовать, определив между ними отношения обобщения, включения и расширения. Эти отношения применяют, чтобы выделить некоторое общее поведение (извлекая его из других прецедентов, которые его включают) или, наоборот, вариации (поместив такое поведение в другие прецеденты, которые его расширяют).

Отношение обобщения (см. главы 5 и 10) между прецедентами аналогично отношениям обобщения между классами. Это означает, что прецедент-потомок наследует поведение и семантику своего родителя, может замещать его или дополнять его поведение, а кроме того, может быть подставлен всюду, где появляется его родитель (как родитель, так и потомок могут иметь конкретные экземпляры). Например, в банковской системе возможно наличие прецедента Проверить Клиента, который отвечает за проверку личности клиента. Он может иметь двух специализированных потомков (Проверить пароль И Сканирование сетчатки). Оба потомка ведут себя так же, как прецедент Проверить клиента, и могут использоваться везде, где используется их родитель, но при этом каждый из них добавляет и свое собственное поведение (первый проверяет текстовый пароль, а второй - рисунок сетчатки глаза). Как показано на рис. 16.5, обобщения между прецедентами изображаются точно так же, как и обобщения между классами -в виде линии с незакрашенной стрелкой.

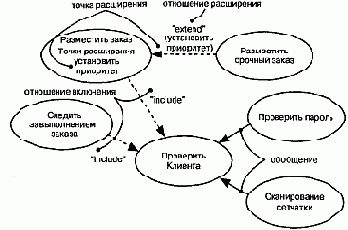

Рис. 16.5 Обобщения, включения и расширения

Отношение включения между прецедентами означает, что в некоторой точке базового прецедента инкорпорировано поведение другого прецедента. Включаемый прецедент никогда не существует автономно, а инстанцируется только как часть объемлющего прецедента. Можно считать, что базовый прецедент заимствует поведение включаемых.

Благодаря наличию отношений включения удается избежать многократного описания одного и того же потока событий, поскольку общее поведение можно описать в виде самостоятельного прецедента, включаемого в базовые.
