Образцы проектирования


В числе прочего образцы используются для моделирования типичных ситуаций, возникающих при проектировании. При моделировании подобного механизма следует принимать во внимание его внутренний и внешний вид.

При взгляде снаружи образец проектирования изображается в виде параметризованной кооперации. Будучи кооперацией, образец предоставляет набор абстракций, структура и поведение которых призваны в ходе совместной работы выполнить некоторую полезную функцию. Параметры кооперации именуют те элементы, которые пользователь образца должен с чем-то связать. В связи с этим образец проектирования превращается в шаблон, который используется в конкретном контексте путем подстановки элементов, соответствующих параметрам шаблона.

При взгляде изнутри образец проектирования представляется простой кооперацией и изображается со своими структурной и поведенческой составляющими. Обычно кооперация моделируется с помощью диаграмм классов (для структурной составляющей) и диаграмм взаимодействий (для поведенческой составляющей). Параметры кооперации именуют некоторые из структурных элементов, которые при связывании с каким-то определенным контекстом конкретизируются абстракциями из этого контекста.

Моделирование образца проектирования осуществляется так:

  • Идентифицируйте типичное решение типичной проблемы и материализуйте его в виде механизма.
  • Смоделируйте механизм в виде кооперации (см. главу 27), описав ее структурный и поведенческий аспекты.
  • Идентифицируйте те элементы образца проектирования, которые должны быть связаны с элементами в конкретном контексте, и изобразите их в виде параметров кооперации.

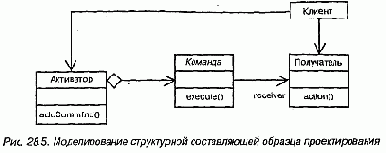

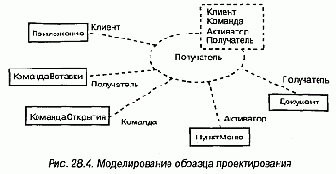

    Например, на рис. 28.4 показано использование образца проектирования Команда (см. Gamma et al, "Design Patterns". Reading, Massachusetts: Addison-Wesley, 1995). Документация гласит, что этот образец "инкапсулирует запрос в виде объекта, позволяя тем самым параметризовать клиенты, выдающие разные запросы, ставить запросы в очередь и протоколировать их, а также поддерживать операции, допускающие отмену".
