Несколько потоков управления


Построение системы с несколькими потоками управления - непростая задача. Надо не только решить, как лучше всего распределить работу между параллельными активными объектами, но и продумать правильные механизмы (см. главу 28) коммуникации и синхронизации между активными и пассивными объектами в системе, гарантирующие правильность их поведения в присутствии нескольких потоков управления. Поэтому полезно визуализировать способы взаимодействия этих потоков между собой. В UML это можно сделать с помощью диаграмм классов (для описания статической семантики) и диаграмм взаимодействия (для описания динамической семантики), в которых участвуют активные классы и объекты.

Моделирование нескольких потоков управления осуществляется так:

  • Идентифицируйте возможности распараллеливания действий и материализуйте каждый поток управления в виде активного класса. Сгруппируйте общие множества активных объектов в активный класс. Избегайте пере усложнения вида системы с точки зрения процессов (см. главу 2), причиной которого может стать введение слишком большой степени параллелизма.
  • Рассмотрите баланс распределения обязанностей между активными класса ми (см. главы 4 и 9), а затем исследуйте, с какими другими активными и пассивными классами статически кооперируется каждый из них. Убедитесь, что каждый активный класс имеет внутреннюю структуру с высокой степенью связаности и слабо связан с соседними классами, и что для каждого класса правильно выбран набор атрибутов, операций и сигналов.
  • Отобразите статические решения в виде диаграмм классов, явно выделив каждый активный класс.

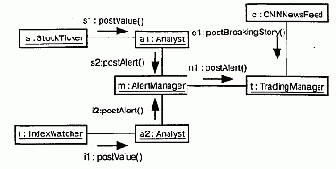

  • Рассмотрите, как каждая группа классов динамически кооперируется с прочими. Отобразите свои решения на диаграммах взаимодействия. Явно покажите активные объекты как начальные точки соответствующих потоков управления. Идентифицируйте каждую связанную последовательность, присваивая ей имя активного объекта.
  • Обратите особое внимание на коммуникации между активными объектами. Пользуйтесь по мере необходимости как синхронными, так и асинхронными сообщениями.
  • Обратите внимание на синхронизацию активных объектов и тех пассивных объектов, с которыми они кооперируются.
