Логическая схема базы данных


Многие моделируемые системы содержат устойчивые объекты, то есть такие, которые можно сохранять в базе данных и впоследствии извлекать при необходимости (см. главу 23). Для этого чаще всего используют реляционные, объектно-ориентированные или гибридные объектно-реляционные базы данных. UML позволяет моделировать логические схемы баз данных, равно как и сами физические базы (см. главу 29).

Диаграммы классов UML включают в себя, как частный случай, диаграммы "сущность-связь" (E-R диаграммы), которые часто используются для логического проектирования баз данных. Но если в классических E-R диаграммах внимание сосредоточено только на данных, диаграммы классов - это шаг вперед: они позволяют моделировать также и поведение. В реальной базе данных подобные логические операции обычно трансформируются в триггеры или хранимые процедуры.

Моделирование схемы производится следующим образом:

  • Идентифицируйте классы вашей модели, состояние которых должно сохраняться и после завершения работы создавшего их приложения.

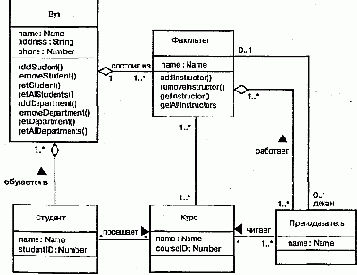

  • Создайте содержащую эти классы диаграмму классов и характеризуйте их как устойчивые с помощью стандартного помеченного значения persistent (устойчивый). Для работы со специфическими деталями базы данных вы можете определить и свои собственные помеченные значения.
  • Раскройте структурные особенности классов. В общем случае это означает, что надо детально специфицировать их атрибуты и обратить особое внимание на ассоциации и их кратности.
  • Поищите типичные структурные образцы, усложняющие проектирование физической базы данных, например циклические ассоциации, ассоциации "один к одному" и n-арные ассоциации. При необходимости создайте промежуточные абстракции для упрощения логической структуры.
  • Рассмотрите поведение этих классов, раскрывая операции, важные для доступа к данным и поддержания их целостности. В общем случае для лучшего разделения обязанностей бизнес-правила, отвечающие за манипуляции наборами объектов, должны быть инкапсулированы в слое, находящемся над этими устойчивыми классами.
  • Старайтесь использовать в своей работе инструментальные средства, позволяющие преобразовать логический проект в физический
