Язык UML. Руководство пользователя




Коммуникация


Кооперирующиеся друг с другом объекты взаимодействуют (см. главу 15) путем обмена сообщениями. В системе, где есть одновременно активные и пассивные объекты, следует рассматривать четыре возможных комбинации.

Во-первых, сообщение может быть передано одним пассивным объектом другому такому же. В предположении, что в любой момент времени существует лишь один поток управления, проходящий через оба объекта, такое взаимодействие -не что иное, как простой вызов операции.

Во-вторых, сообщение может быть передано от одного активного объекта другому активному. Здесь мы имеем случай межпроцессной коммуникации, которая может осуществляться двумя способами. В первом варианте некоторый активный объект может синхронно вызывать операцию другого (о событиях сигналов и вызовов см. главу 20). Такой способ имеет семантику рандеву (Rendezvous): вызывающий объект затребует выполнение операции и ждет, пока принимающая сторона получит вызов, выполнит операцию и вернет некоторый объект (если есть что возвращать); затем оба объекта продолжают работать независимо друг от друга. В течение всего времени выполнения вызова оба потока управления будут блокированы. Во втором варианте один активный объект может асинхронно послать сигнал другому или вызвать его операцию. Семантика такого способа напоминает почтовый ящик (Mailbox): вызывающая сторона посылает сигнал или вызывает операцию, после чего продолжает выполняться. Тем временем получающая сторона принимает сигнал или вызов, как только будет к этому готова. Пока она обрабатывает запрос, все вновь поступающие события или вызовы ставятся в очередь. Отреагировав на запрос, принимающий объект продолжает свою работу. Семантика почтового ящика проявляется в том, что оба объекта не синхронизированы, просто один оставляет сообщение для другого.

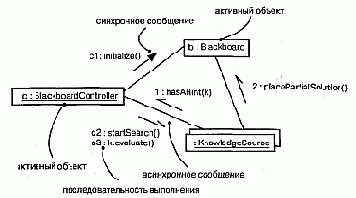

В UML синхронное сообщение изображается полной стрелкой, а асинхронное - "полустрелкой" (см. рис. 22.2).


Рис. 22.2 Коммуникация

В-третьих, сообщение может быть передано от активного объекта пассивному.
