Язык UML. Руководство пользователя


Комментарии


Как правило, примечания используются для того, чтобы в свободной форме записывать наблюдения, обзоры и пояснения. Включая такие комментарии в модель, вы можете превратить ее в хранилище всевозможных артефактов, создаваемых в процессе разработки. Кроме того, посредством комментариев можно визуализировать требования к системе и явно показать, как они связаны с теми или иными частями модели.

Моделирование комментария производится следующим образом:

  1. Включите его в виде текста в примечание и расположите рядом с элементом, к которому он относится. Можно показать отношение более явно, соединив примечание с соответствующими элементами при помощи зависимости.
  2. Помните, что элементы модели можно скрыть или сделать видимыми. Это означает, что не обязательно делать комментарий видимым всегда, когда видны элементы, к которым он присоединен. Лучше раскрывать комментарии в диаграммах только тогда, когда это необходимо для передачи какой-либо информации.
  3. Если комментарий длинный или содержит нечто более сложное, чем обычный текст, подумайте о том, чтобы вынести его во внешний документ, на который можно поставить ссылку, или встроить его в примечание, присоединенное к модели.
  4. По мере продвижения процесса моделирования убирайте все комментарии, кроме тех, что содержат важные решения, которые не могут быть выведены из самой модели, либо тех, что представляют исторический интерес.

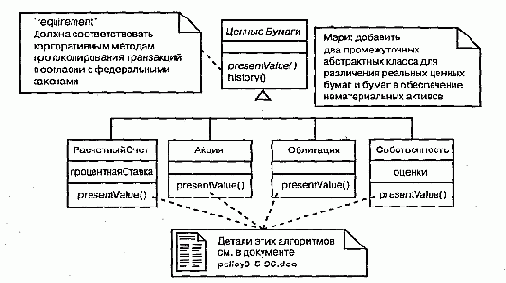

В качестве примера на рис. 6.8 показана промежуточная модель, возникшая в процессе работы над иерархией классов. Здесь отражены требования к модели наряду с некоторыми примечаниями, касающимися пересмотра проекта. (Вам может пригодиться материал глав 5 и 10, где обсуждаются, соответственно, простые обобщения и более сложные их формы.)


Рис. 6.8 Комментарии в процессе моделирования

Почти все комментарии в этом примере (скажем, замечание для Мэри) записаны в форме обычного текста, но один из них (примечание в нижней части диаграммы) представляет собой гиперссылку на другой документ.
