Язык UML. Руководство пользователя


Ключевые абстракции


На языке Java апплет для вывода на экран Web-браузера фразы "Здравствуй, мир!" не представляет собой ничего сложного:

import java.awt.Graphics; class HelloWorld extends Java.applet.Applet { public void paint (Graphics g) { g.drawstring("Здравствуй, мир!", 10, 10); } }

Первая строка кода

import java.awt.Graphics;

делает класс Graphics доступным программе. Префикс java.awt определяет конкретный пакет Java, в котором содержится этот класс. Вторая строка

class HelloWorld extends Java.applet.Applet {

определяет новый класс HelloWorld и указывает, что он является разновидностью класса Applet, находящегося в пакете java . applet.

В следующих трех строках

public void paint (Graphics g) { g.drawstring("Здравствуй, мир!", 10, 10); }

объявляется операция с именем paint, при реализации которой вызывается другая операция, называемая drawstring, ответственная за вывод фразы "Здравствуй , мир!" в указанное место на экране. В полном соответствии с принятым в объектно-ориентированном программировании стиле drawString - это операция над параметром с именем g, типом которого является класс Graphics.

Моделирование этого приложения на языке UML не вызывает затруднений. Как видно из рис. 3.1, класс HelloWorld графически можно представить пиктограммой прямоугольника (информация о классах приводится в главах 4 и 9). Здесь же показана операция paint; ее формальные параметры скрыты, а реализация специфицирована в примечании.

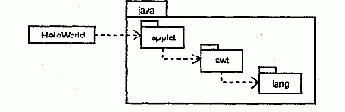

Рис. 3.1 Ключевые абстракции класса HelloWorld

Примечание: UML не является языком визуального программирования, хотя его модели можно - впрочем, не обязательно - выражать на различных языках программирования, таких, например, как Java. Конструкция UML позволяет трансформировать модели в код, а код - обратно в модели. Некоторые формы лучше записывать непосредственно на языке программирования (например, математические выражения), а другие удобнее визуализировать графически с помощью UML (например, иерархии классов).
