Язык UML. Руководство пользователя


Классификаторы


В процессе моделирования вы сталкиваетесь с абстракциями сущностей, принадлежащих реальному миру, и сущностей, введенных вами для решения задачи (см. главу 4). Например, при создании системы заказов, работающей через сеть Internet, вам, скорее всего, придется включить в проект класс Клиент (описывающий заказчика) и класс Транзакция (артефакт реализации, соответствующий атомарному действию). В детализированной системе, вероятно, будет еще компонент Цены, экземпляры которого размещаются на всех клиентских узлах. Каждая из перечисленных абстракций фигурирует в модели вместе со своими конкретными экземплярами, поэтому разделение логики и экземпляров сущностей является важной частью моделирования. (Дихотомия "класс/объект" обсуждается в главе 2.)

Некоторые сущности в UML не имеют экземпляров (см. главу 13). К их числу относятся, например, пакеты (см. главу 12) и отношения обобщения (см. главы 5 и 10). В общем смысле те элементы моделирования, которые могут иметь экземпляры, называются классификаторами (ассоциации, рассматриваемые в главах 5 и 10, и сообщения, обсуждаемые в главе 15, также могут иметь экземпляры, но они отличаются от экземпляров классов). Еще важнее то, что классификаторы характеризуются структурными (в форме атрибутов) и поведенческими (в форме операций) свойствами. Все экземпляры одного классификатора обладают общим рядом свойств.

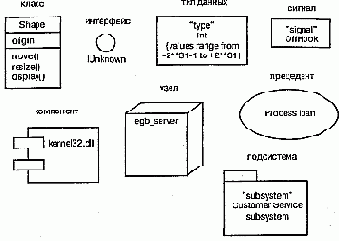

Самым важным видом классификатора в UML является класс. Классом называется описание совокупности объектов с общими атрибутами, операциями, отношениями и семантикой. Однако помимо классов существуют и другие классификаторы:

  • интерфейс - набор операций, используемых для того, чтобы специфицировать услуги, предоставляемые классом или компонентом (см. главу 11);
  • тип данных - тип, значения которого не индивидуализированы; сюда входят примитивные встроенные типы, такие как числа и строки, а также перечислимые типы, например Boolean (см. главу 4);
  • сигнал - спецификация асинхронного стимула, используемого для связи между экземплярами (см.
