Экземпляры-прототипы


Одним из наиболее важных применений экземпляров является моделирование динамических взаимодействий (см. главу 18) между объектами. При этом вы, как правило, не моделируете конкретные экземпляры, существующие в реальном мире. Вместо этого моделируются концептуальные объекты-заместители настоящих объектов, которые будут действовать в реальном мире. Такие заместители называются объектами-прототипами и фактически являются ролями, с которыми согласуются конкретные экземпляры. Например, для моделирования способов реагирования объектов оконного приложения на события, связанные с мышью, нужно нарисовать диаграмму взаимодействий, содержащую экземпляры-прототипы окон, событий и обработчиков.

Примечание: Семантическое различие между конкретными объектами и объекта -ми-прототипами незначительно и имеет смысл только для очень опытных разработчиков. Скорее всего, вы никогда не почувствуете этой разницы. Однако, чтобы быть точными, отметим, что в UML используется термин "роль классификатора" для обозначения роли, с которой согласуется экземпляр. Здесь имеется тонкое контекстно-зависимое различие. Конкретные объекты появляются в статических местах, например в диаграммах объектов, компонентов и применения. В отличие от них объекты-прототипы появляются в таких местах, как диаграммы взаимодействия и действий.

Моделирование экземпляров-прототипов осуществляется следующим образом:

  1. Идентифицируйте те экземпляры-прототипы, которые необходимы и доста точны для визуализации, специфицирования, конструирования или доку ментирования моделируемой задачи.
  2. Изобразите их с помощью UML как экземпляры. По возможности дайте им имена. Если для объекта не существует осмысленного имени, изобразите его как анонимный объект.
  3. Выявите для каждого экземпляра свойства, необходимые и достаточные для моделирования задачи.
  4. Изобразите эти экземпляры и отношения между ними на диаграмме взаи модействий (см. главу 15) или на диаграмме деятельности (см. главу 19).

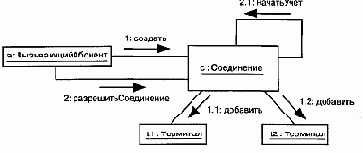

На рис. 13.7 показана диаграмма взаимодействий, иллюстрирующая частичный сценарий инициирования телефонного звонка с точки зрения коммутатора. На ней показаны четыре объекта-прототипа: а (ВызывающийАбонент), с (Соединение), tl и t2 (оба являются экземплярами класса Терминал). Все четыре объекта - прототипы, и каждый из них служит концептуальным заместителем для конкретных объектов, которые могут существовать в реальном мире.


Рис. 13.7 Моделирование экземпляров-прототипов

Примечание: Это пример кооперации, так как в нем представлено сообщество ролей и других элементов, которые, работая совместно, определяют некоторое кооперативное поведение, большее, нежели сумма составляющих элементов. Кооперации характеризуются двумя аспектами: структурным (представляя роли и отношения классификаторов) и динамическим (представляя взаимодействие между экземплярами-прототипами).
