Исключения


Важной частью визуализации, специфицирования и документирования поведения класса (см. главы 4 и 9) или интерфейса (см. главу 11) является спецификация исключений, которые могут возбуждать его операции. Если вам предоставили класс или интерфейс, то операции, которые можно на нем вызывать, ясны из описания, но понять, какие исключения они могут возбуждать, нелегко, если это явно не указано в модели.

В UML исключения являются частными случаями сигналов и моделируются с помощью стереотипных (см. главу 6) классов. Исключения можно присоединить к спецификациям операций. Моделирование исключений является операцией, в некотором смысле противоположной моделированию семейства сигналов. Основная цель моделирования семейства сигналов - специфицировать, какие сигналы могут получать активные объекты; цель же моделирования исключений состоит в том, чтобы показать, какие исключения могут возбуждаться объектом через свои операции.

Моделирование исключений производится так:

  1. Для каждого класса и интерфейса и для каждой определенной в них опера ции рассмотрите, какие исключения могут возбуждаться.
  2. Организуйте исключения в иерархию. На верхних уровнях разместите об щие исключения, на нижних - специализированные, а при необходимости введите промежуточные исключения.
  3. Укажите для каждой операции, какие исключения она может возбуждать. Это можно сделать явно на диаграмме (проведя зависимости типа send от операции к ее исключениям) или же поместить перечень исключений в спе цификацию операции.

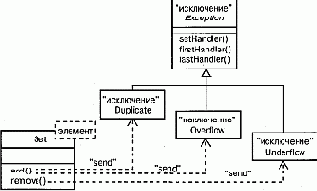

На рис. 20.7 представлена модель иерархии исключений, которые могут возбуждаться контейнерными классами из стандартной библиотеки, например шаблоном (см. главу 9) класса Set. В корне этой иерархии находится абстрактный сигнал Exception, а ниже расположены специализированные исключения: Duplicate, Overflow и Underflow. Как видно, операция add возбуждает исключения Duplicate и Overflow, а операция remove - только исключение Underflow. Вместо этого можно было бы убрать зависимости с переднего плана, перечислив возбуждаемые исключения в спецификации каждой операции. Как бы то ни было, зная, какие исключения может возбудить операция, вы сможете успешно создавать программы, использующие класс Set.


Рис. 20.7 Моделирование исключений
