Язык UML. Руководство пользователя


Ассоциации


Ассоциацией (Association) называется структурное отношение, показывающее, что объекты одного типа неким образом связаны с объектами другого типа. Если между двумя классами определена ассоциация, то можно перемещаться от объектов одного класса к объектам другого. Вполне допустимы случаи, когда оба конца ассоциации относятся к одному и тому же классу. Это означает, что с объектом некоторого класса позволительно связать другие объекты из того же класса. Ассоциация, связывающая два класса, называется бинарной. Можно, хотя это редко бывает необходимым, создавать ассоциации, связывающие сразу несколько классов; они называются n-арными. Графически ассоциация изображается в виде линии, соединяющей класс сам с собой или с другими классами. Используйте ассоциации, когда хотите показать структурные отношения. (Ассоциации и зависимости, в отличие от отношений обобщения, могут быть рефлексивными - см. главу 10.)

Помимо описанной базовой формы существует четыре дополнения, применимых к ассоциациям

Имя. Ассоциации может быть присвоено имя, описывающее природу отношения. Чтобы избежать возможных двусмысленностей в понимании имени, достаточно с помощью черного треугольника указать направление, в котором оно должно читаться, как показано на рис. 5.4. Не путайте направление чтения имени с навигацией по ассоциации (см. главу 10).


Рис. 5.4 Имена ассоциаций

Примечание: Обычно имя ассоциации не указывается, если только вы не хотите явно задать для нее ролевые имена или в вашей модели настолько много ассоциаций, что возникает необходимость ссылаться на них и отличать друг от друга. Имя будет особенно полезным, если между одними и теми же классами существует несколько различных ассоциаций.

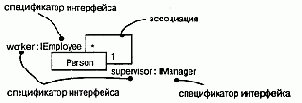

Роль. Класс, участвующий в ассоциации, играет в ней некоторую роль. По существу, это "лицо", которым класс, находящийся на одной стороне ассоциации, обращен к классу с другой ее стороны. Вы можете явно обозначить роль, которую класс играет в ассоциации. На рис. 5.5 показано, что класс Человек, играющий роль работника, ассоциирован с классом Компания, играющим роль работодателя.
