Структуры
У коопераций есть два аспекта. Структурная составляющая описывает классы, интерфейсы и другие совместно работающие элементы (см. части 2 и 3 данной книги). Поведенческая составляющая описывает динамику взаимодействия этих элементов.
Структурная составляющая кооперации может включать любую комбинацию классификаторов (см. главу 9), таких как классы, интерфейсы, компоненты и узлы. Внутри кооперации для организации этих классификаторов могут использоваться все обычные отношения (см. главы 5 и 10), имеющиеся в UML, в том числе ассоциации, обобщения и зависимости. На самом деле для описания структурных элементов кооперации можно применять весь спектр средств структурного моделирования, которыми располагает UML.
Однако, в отличие от пакетов (см. главу 12) или подсистем (см. главу 31), кооперация не владеет ни одним из своих структурных элементов. Она лишь ссылается на классы, интерфейсы, компоненты, узлы и другие структурные элементы, объявленные в другом месте, или использует их. Вот почему кооперация именует именно концептуальный - а не физический - фрагмент системной архитектуры. Таким образом, кооперация может пересекать многие уровни системы. Более того, один и тот же элемент может принимать участие в нескольких кооперациях (а некоторые элементы не будут частью ни одной кооперации).
Например, система розничной продажи через Internet описывается примерно десятком прецедентов (см. главу 16): Покупка Товаров, Возврат Товаров, Просмотр Заказа и т.д., и каждый из них реализован отдельной кооперацией. Кроме того, все эти кооперации разделяют одни и те же структурные элементы (такие, как классы Клиент и Заказ), но организованы по-разному. На более глубоких уровнях системы также обнаружатся кооперации, представляющие архитектурно значимые механизмы. Так, в системе розничной торговли вполне может быть кооперация Межузловые сообщения, которая описывает детали защищенной передачи сообщений между узлами.

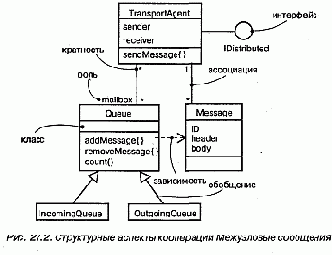

Если имеется кооперация, именующая концептуальный фрагмент системы, вы можете раскрыть ее, чтобы посмотреть на скрытые внутри структурные детали. Например, на рис. 27.2 показано, что при раскрытии кооперации Межузловые сообщения обнаруживается набор классов, изображенных на диаграмме классов (см. главу 8).
