Язык UML. Руководство пользователя


Исходный код - часть 2


Моделирование исходного кода системы осуществляется следующим образом:

  1. С помощью прямого или обратного проектирования идентифицируйте представляющие интерес наборы исходных файлов и смоделируйте их в виде компонентов со стереотипом file.
  2. Для больших систем воспользуйтесь пакетами, чтобы показать группы исходных файлов.
  3. Подумайте о том, чтобы с помощью помеченных значений явно показать такую информацию, как номер версии файла, его автора и дату последнего изменения (для отслеживания таких значений пользуйтесь инструментальными средствами).
  4. Моделируйте зависимости компиляции между исходными файлами с помощью отношений зависимости (для генерирования таких зависимостей применяйте инструментальные средства).

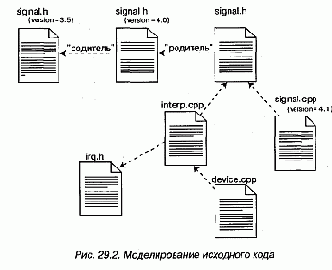

В качестве примера на рис. 29.2 показано пять исходных файлов, из которых signal.h - заголовочный. Приведены три его версии начиная с самой последней. Каждая версия помечена значением, содержащим ее номер.


Этот заголовочный файл (signal.h) используется двумя другими файлами (interp.cpp и signal.cpp). Один из них (interp.cpp) зависит при компиляции от другого заголовчного файла (irq.h). В свою очередь файл device.cpp зависит от interp.cpp. При наличии такой диаграммы компонентов легко проследить, что произойдет при изменениях. Так, изменение исходного файла signal.h потребует перекомпиляции трех других файлов: signal.cpp, interp.cpp и, тран-зитивно, device.cpp. Из той же диаграммы видно, что файл irq.h такое изменение не затронет.

Подобные диаграммы легко генерируются путем обратного проектирования на основе информации, хранящейся в системе управления конфигурацией.
